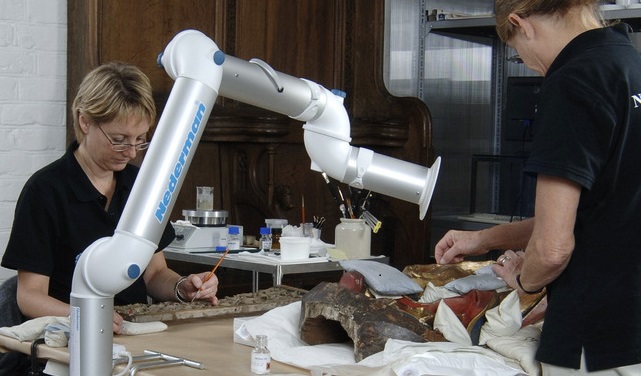

Локальные вытяжные системы (вытяжные рукава) предназначены для улавливания и отведения дымовых газов, токсичных испарений, а также для фильтрации воздуха от пыли и взвешенных частиц непосредственно от источника на местах с незначительным выбросом вредных веществ. Эти гибкие и простые в использовании устройства подходят для применения на химических, фармацевтических, пищевых производствах, при изготовлении блоков электронного оборудования, в исследовательских и школьных химических лабораториях, стоматологических клиниках, технических мастерских, музейных лабораториях и т.п ― везде, где использование вытяжных шкафов избыточно или невозможно.

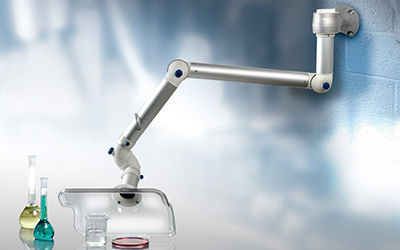

Вытяжной рукав представляет собой подвижный воздуховод с всасывающей насадкой. Рукав может быть жестким с суставным соединением (секционные системы) или гибким гофрированным. Крепление рукава может быть потолочным, настенным, настольным или напольным. Подключение производится к вытяжной вентиляции здания. Подъемно-поворотные соединения позволяют легко сгибать, складывать и фиксировать рукава. Благодаря такой маневренности улавливающую насадку можно расположить максимально близко к источнику дыма, испарений и т.д., что обеспечивает наибольшую скорость всасывания с минимальными энергозатратами, при этом купол насадки не закрывает рабочую область, а опасные вещества удаляются до того, как достигнут зоны дыхания или загрязнят помещение.
В случае отсутствия централизованной вытяжной системы можно использовать локальные передвижные вытяжные установки со встроенной системой вентиляторов и фильтров.
Компьютерное моделирование позволило разработать рукава, для которых требуются менее энергоемкие вентиляторы, и снизить уровень шума. Теперь уровень шума на 5 дБ ниже, чем у аналогичных устройств.
Дополнительный удлинительный профиль позволяет использовать рукав на нескольких соседних местах.
Типы рукавов: общего назначения, химически стойкие (для работы с агрессивными химическими веществами), антистатические (для работы в условиях, где существует небольшой риск электрических разрядов или в потенциально взрывоопасных зонах).
Секционные системы изготавливаются из анодированного алюминия с несколькими фрикционными соединениями из композитного материала; гофрированные рукава — из химически стойкого пластика.
Диаметр рукавов варьируется от 32 (гофрированные) до 100 мм, рабочий радиус — от 0,5 до 2,5 м. Вытяжные рукава диаметром 160 мм и длиной до 4 м, которые широко используются в металлообрабатывающих и сварочных мастерских, а также в пищевой и фармацевтической промышленности, поставляются по отдельному запросу.
Также для очистки воздуха рабочей зоны используются шкафы вытяжные, как "классические" с присоединением к вытяжной системе здания, так и автономные, которые этого не требуют. Чистоту воздуха в помещениях можно контролировать с помощью счетчиков частиц в воздухе.
Производитель: Nederman.
|

|
Категории:
|
Вытяжные рукава BenchTop
доступны в нескольких
версиях:
• секционные рукава : ø 50, 75 или 100 мм,
скорость потока — 50–110, 110–240 или 200–450 м3/ч, соответственно.
• гофрированные рукава : ø 32 мм, для случаев небольших загрязнений.
|
|
Локальные вытяжные системы секционные (шарнирные):
- легкие алюминиевые анодированные профили;
-
полипропиленовые армированные шарниры;
-
два наружных шарнира вращаются и поворачиваются на 360°;
-
коннектор для соединения с внешним воздуховодом;
-
встроенная заслонка для управления воздушным потоком;
-
встроенная полипропиленовая мини-насадка;
-
температура дыма + 70 °С;
-
монтаж: потолок, стена, пол, горизонтальные поверхности, вниз, вверх, сквозной;
-
радиус действия от 700 до 2400 мм.
Типы систем:

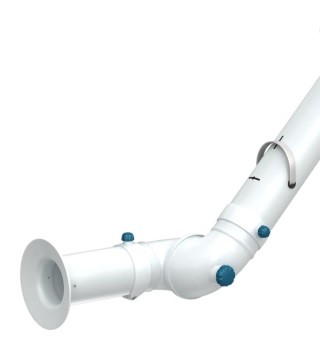

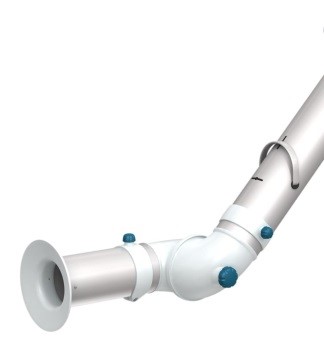

Секционные системы общего назначения, серия FX2 Original
Изготовлены из анодированного алюминия для универсального применения в условиях низкого риска накопления электростатического заряда или воздействия агрессивных химических веществ.
Доступные диаметры: 50, 75 и 100 мм.
|
|
|
Химически стойкие секционные системы, серия FX2 Chem
Изготовлены из анодированного алюминия с белым электрофорезным покрытием для работы в агрессивных условиях, где требуется коррозионная стойкость.
Доступные диаметры: 75 и 100 мм.
|
|
|

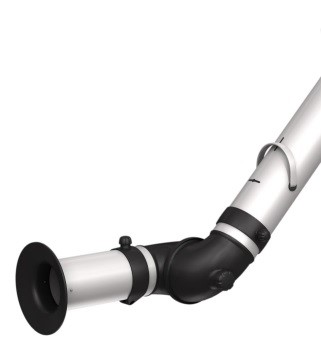

Антистатические секционные системы, серия FX2 ESD/EX
Изготовлены из токопроводящих материалов, исключающих риск появления электростатического заряда или искр. Применяются в электронной промышленности, а также при работе с потенциально взрывоопасной средой (EX).
Доступные диаметры: 50, 75 и 100 мм.
|
|
Гофрированные вытяжные рукава для настольных (локальных) систем:
- гибкий шланг, устойчивый к воздействию кислот, щелочей, растворителей, масел;
-
фиксируется в нужном положении;
-
шарнир подключения к воздуховоду поворачивается на 360°;
-
температура дыма от - 15 до + 90 °С;
-
монтаж: непосредственно на поверхность стола или через кронштейн, вниз или вверх;
-
радиус действия до 0,85 м.
Типы систем:

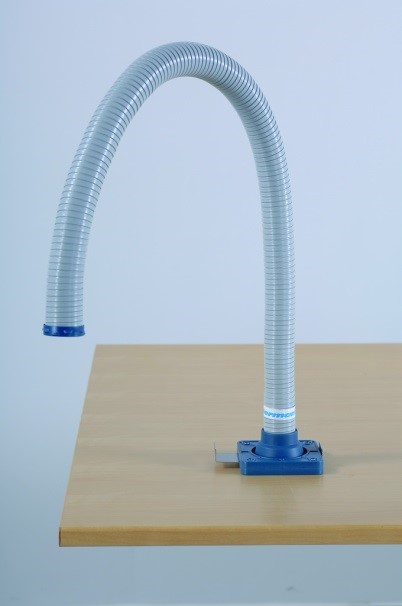

Гофрированные рукава общего назначения, серия FX32 Original
Изготовлены из АБС-пластика для использования в промышленности, лабораториях, учебных заведениях в условиях низкого риска накопления электростатического заряда или воздействия агрессивных химических веществ;
диаметр ― 32 мм.
Антистатические гофрированные рукава, серия FX32 ESD/EX
Электростатически безопасны; для электронной промышленности, лабораторий, учебных заведений;
диаметр ― 32 мм.
|
|
Локальные передвижные вытяжные установки

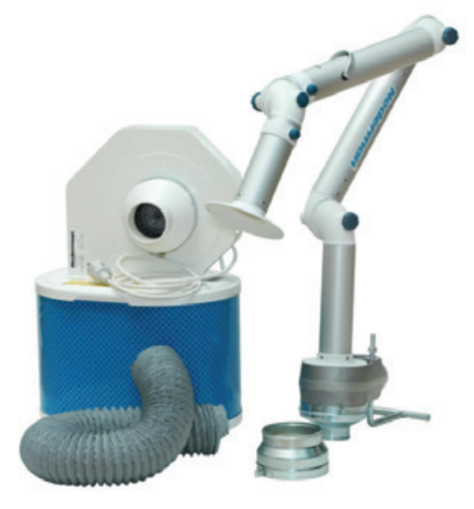

Если в здании нет централизованной вытяжной системы, подключение затруднено или необходимо быстро организовать рабочее место, можно использовать локальные передвижные автономные вытяжные установки со встроенной системой фильтров и вентиляторов. К таким установкам возможно подключение как секционных систем, так и гофрированных шлангов.

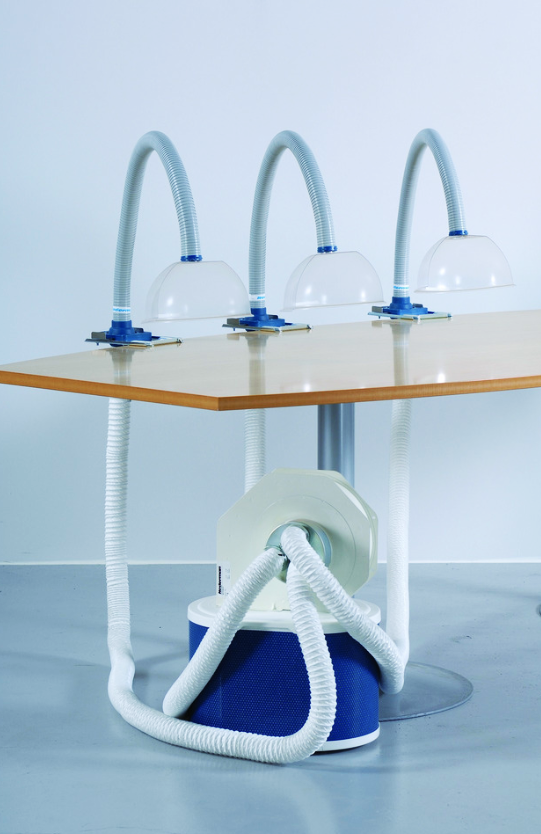

Настольные вытяжные комплекты Bench Top:
- вытяжной рукав, вентилятор и фильтр в одном комплекте;
-
фильтрация воздуха рабочей зоны в отсутствие централизованной вытяжной системы;
-
сменный картридж с комбинацией фильтров (фракционный, HEPA, угольный);
-
легкий монтаж;
-
не требуют реконструкции помещения;
-
регулируемая скорость вращения вентилятора;
-
подключение от 1 до 3 рукавов одновременно, различные комбинации вытяжных рукавов, прозрачная насадка для видимости рабочей зоны;
-
возможно исполнение ESD (антистатическое);
-
доступные диаметры — 32, 50 и 75 мм;
-
радиус действия — до 0,85 м (гофрированный), до 1,1 м (секционный);
-
число рукавов — до 3.
Аксессуары: купола, кожухи, алюминиевые каналы, гибкие шланги, коннекторы, фальш-крышки и пр.
|
|
|
Эффективность улавливания загрязнений
Для достижения максимальной эффективности необходимо:
- правильно установить насадку относительно источника загрязнения;
-
выбрать правильную насадку в зависимости от типа загрязнения воздуха;
- расположить насадку как можно ближе к источнику загрязнения.
Расположение насадки относительно источника загрязнения
Насадки могут быть расположены тремя способами: с вертикальной, угловой и горизонтальной ориентацией втягивающего отверстия.
Большинство пользователей располагают насадку горизонтально, что является наименее эффективной ориентацией. В первую очередь необходимо определиться именно с расположением насадки, поскольку многие виды насадок эффективны в разных позициях.
При выборе ориентации насадки существенным критерием является дисперсионная характеристика загрязнения воздуха: древесная пыль, горячий пар, дым от пайки, тяжелые или легкие газы и т.д.
Примеры:
- тяжелый газ. Медленно испаряющийся тяжелый газ будет лежать на плоской поверхности/столе и рассеиваться над ним. В этом случае оптимальным будет вертикальное положение насадки или максимально близкое к поверхности стола;
- теплый пар. Теплый пар поднимается вверх с некоторой скоростью, и в этом случае предпочтительнее расположить насадку под углом над источником загрязнения и немного позади него.
Оба примера ясно показывают, что необходимо использовать разные типы насадок.
Выбор насадки

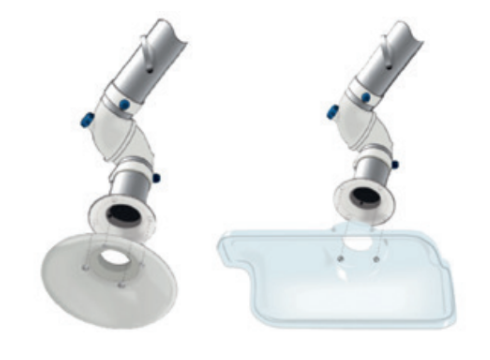

Различные типы всасывающих насадок (купольные, фланцевые, комбинированные и т.д.) обеспечивают максимально эффективный захват загрязняющих потоков.
Рукава
Bench Top поставляются с универсальной мини-насадкой, увеличивающей зону всасывания вредных веществ. Также она является интерфейсом
для подсоединения других всасывающих насадок. Металлический колпак,
прозрачная комбинированная, купольная или фланцевая насадка — все они
крепятся к мини-насадке независимо от размера рукава.
Наиболее универсальными являются
купольные насадки, поскольку они одинаково эффективны и в угловом, и в горизонтальном положении.
Плоские насадки больше подходят для вертикального или углового расположения. Благодаря форме
прямоугольные насадки можно использовать во всех трех положениях, однако наиболее эффективными являются вертикальное и угловое расположение.
Примеры:
- тяжелый газ. Для вертикального расположения подходят несколько видов насадок, например, таким образом можно разместить плоские насадки непосредственно на горизонтальной поверхности или вблизи нее. В этом положении плоский экран насадки создает над столом тягу, направляющую поток тяжелого газа к вытяжному рукаву;
- теплый пар. Для углового расположения также подходят разные насадки, в том числе и плоская, но в данном случае оптимальной является куполообразная насадка. Размер купола определяется размером источника загрязнения.
Расстояние и перекрестные потоки
На эффективность захвата влияет расстояние от насадки до источника загрязнения, а также окружающие воздушные потоки. Очевидно, что чем ближе насадка к источнику, тем эффективнее захват. Также имеет смысл расположить насадку по ходу движения загрязняющего потока, например, если холодный воздух от окна над столом несет загрязняющий поток в определенном направлении.
