Nederman

Вытяжной рукав FX2-ESD/EX-D50-L700-Up/Down-Low

70601244

101 548 руб.

906,= EUR

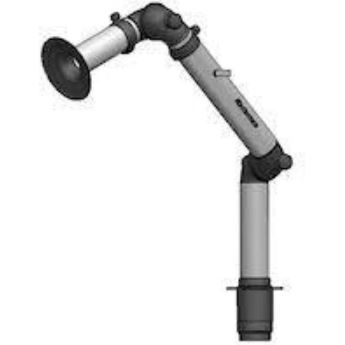

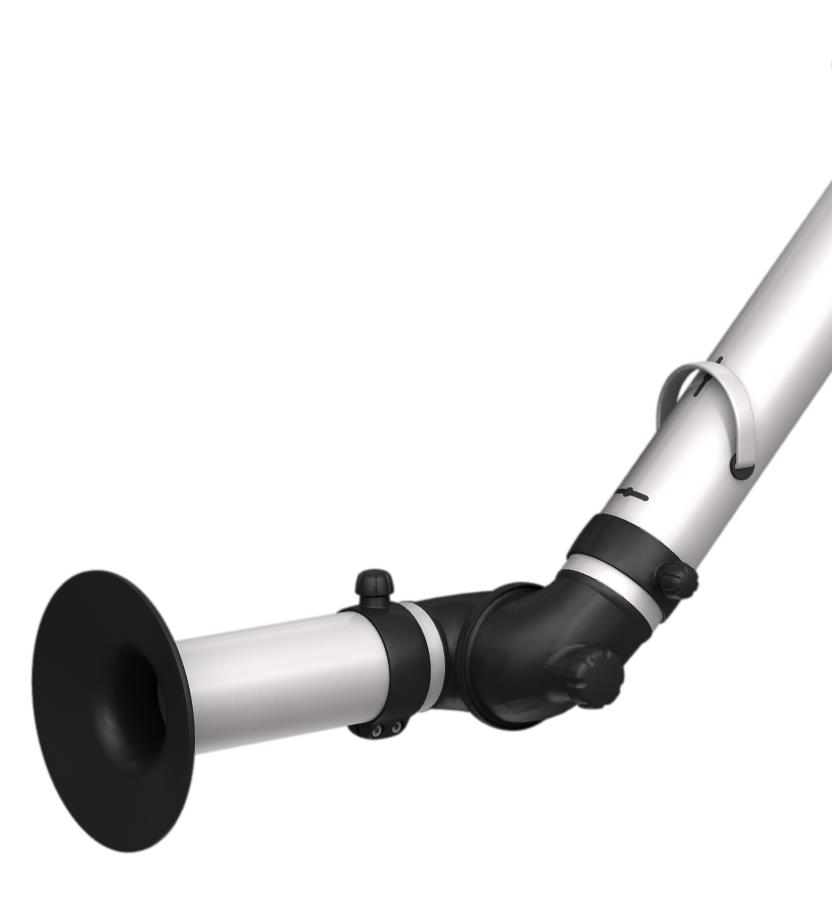

Вытяжной рукав FX2-ESD/EX-D50-L700-Up/Down-Low, Nederman

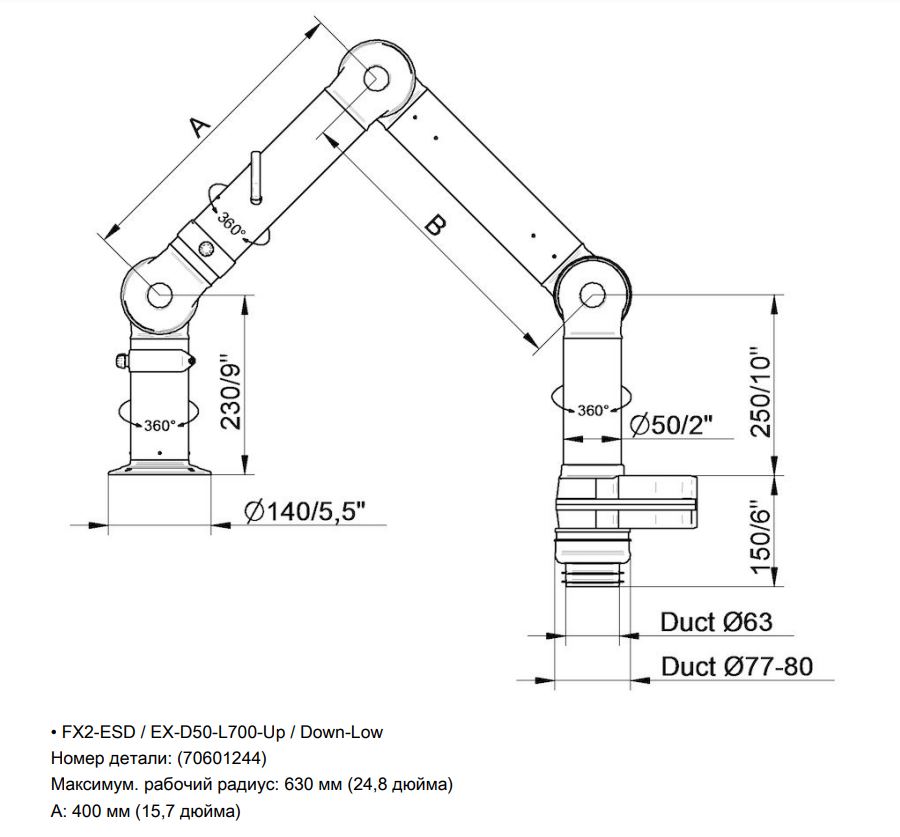

Вытяжной рукав FX2-ESD/EX-D50-L700-Up/Down-Low, Nederman, схема

Вытяжной рукав для применений, где существует риск электростатических разрядов (электронная промышленность), а также для некоторых условий потенциально взрывоопасной атмосферы.

Рекомендован для применения в зонах 1, 2, 21, 22.

Варианты монтажа — потолок, стена, полка, панель, край стола, пол и др.

Характеристики вытяжного рукава FX2-ESD/EX-D50-L700-Up/Down-Low

Радиус действия, м — 0,7;
диаметр рукава, мм — 50;
материал — анодированный алюминий;
соединения — электропроводный полипропилен;
воздушный поток, м³/час — 50-110;
температура дыма, макс., °C — 70;
уровень шума, дБ(А) при 110 м³/ч — 60;
сертификация — CE, ECD, EX;
цвет — алюминий;
два наружных сустава вращаются на 360°;
фиксаторы нужного положения;
мини-насадка Ø140 мм, электропроводный полипропилен;
ручная заслонка (p = до 3500 Па), электропроводный полипропилен;
вес, кг — 1,7.

Nederman

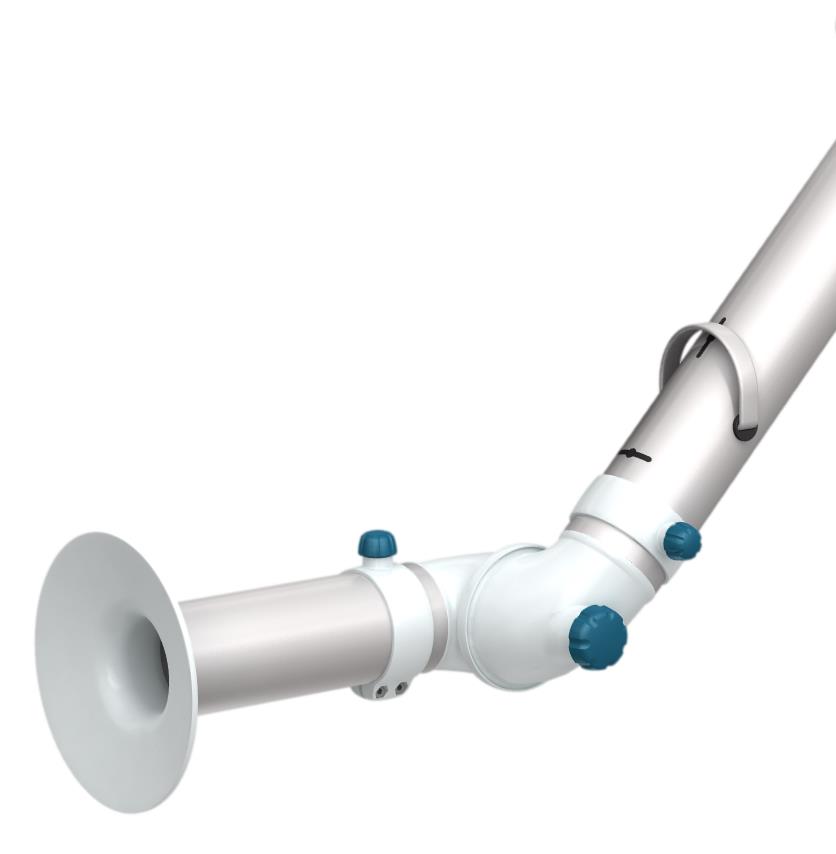

Вытяжной рукав FX2-ORIG-D50-L1100-Down-Low

70600644вв

Вытяжной рукав FX2-ORIG-D50-L1100-Down-Low, схема

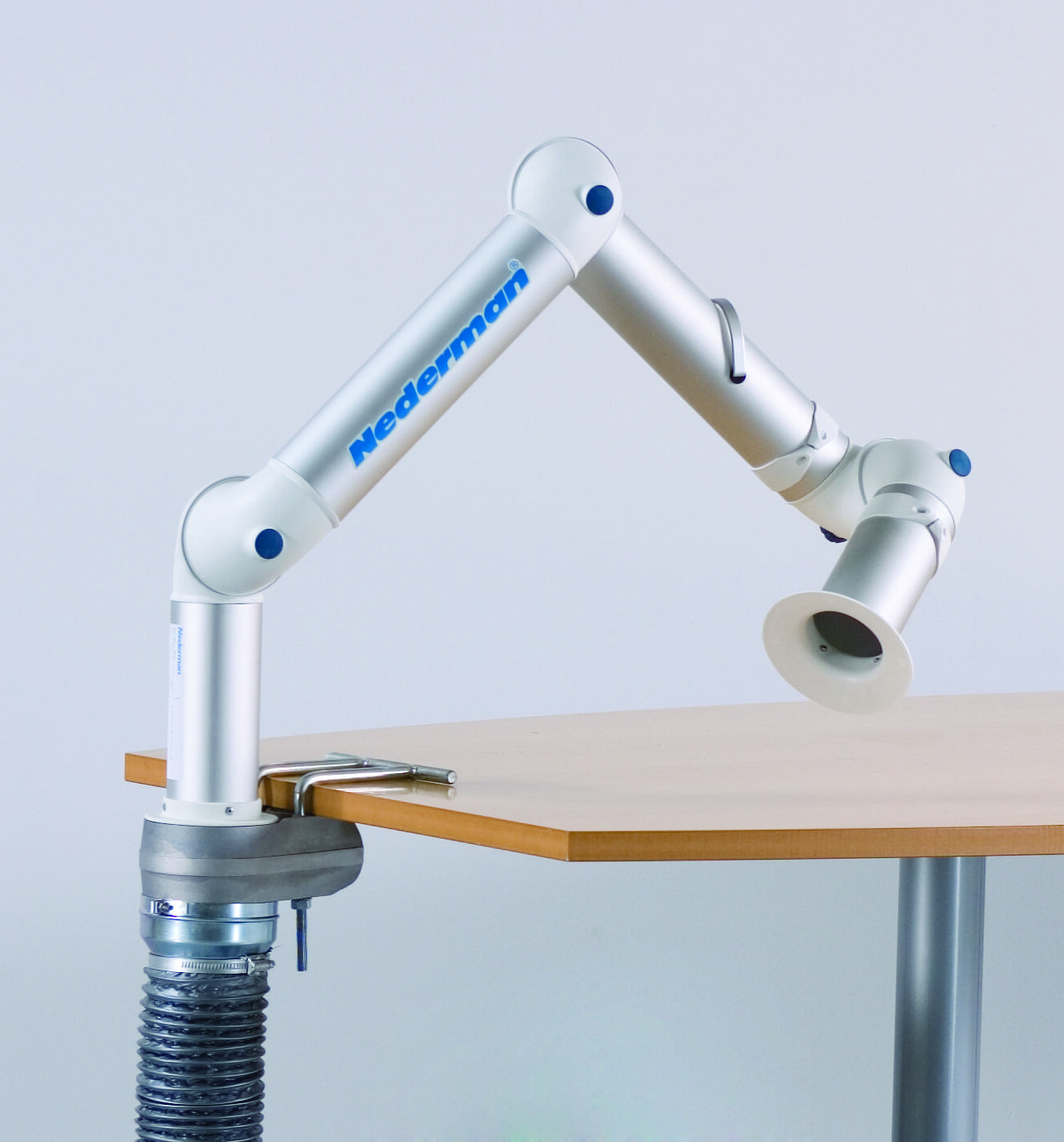

Вытяжной рукав FX2-ORIG-D50-L1100-Down-Low, установка

Универсальный вытяжной рукав в стандартном исполнении для различных условий применения, где имеется небольшой риск электрических разрядов или появления агрессивных химических веществ.

Вариант монтажа — любая горизонтальная поверхность (край стола, пол и т.д.).

Характеристки вытяжного рукава FX2-ORIG-D50-L1100-Down-Low

Радиус действия, м — 1,1;
диаметр рукава, мм — 50;
материал — анодированный алюминий;
соединения — полипропилен;
воздушный поток, м³/час — 50-110;
температура дыма, макс., °C — 70;
уровень шума, дБ(А) при 110 м³/ч — 60;
сертификация — CE;
цвет — алюминий;
два наружных сустава вращаются на 360°;
фиксаторы нужного положения;
мини-насадка Ø140 мм, полипропилен;
ручная заслонка (p = до 3500 Па), полипропилен;
вес, кг — 2,3.

Локальные вытяжные системы (вытяжные рукава) предназначены для улавливания и отведения дымовых газов, токсичных испарений, а также для фильтрации воздуха от пыли и взвешенных частиц непосредственно от источника на местах с незначительным выбросом вредных веществ. Эти гибкие и простые в использовании устройства подходят для применения на химических, фармацевтических, пищевых производствах, при изготовлении блоков электронного оборудования, в исследовательских и школьных химических лабораториях, стоматологических клиниках, технических мастерских, музейных лабораториях и т.п ― везде, где использование вытяжных шкафов избыточно или невозможно.

Вытяжной рукав представляет собой подвижный воздуховод с всасывающей насадкой. Рукав может быть жестким с суставным соединением (секционные системы) или гибким гофрированным. Крепление рукава может быть потолочным, настенным, настольным или напольным. Подключение производится к вытяжной вентиляции здания. Подъемно-поворотные соединения позволяют легко сгибать, складывать и фиксировать рукава. Благодаря такой маневренности улавливающую насадку можно расположить максимально близко к источнику дыма, испарений и т.д., что обеспечивает наибольшую скорость всасывания с минимальными энергозатратами, при этом купол насадки не закрывает рабочую область, а опасные вещества удаляются до того, как достигнут зоны дыхания или загрязнят помещение.

В случае отсутствия централизованной вытяжной системы можно использовать локальные передвижные вытяжные установки со встроенной системой вентиляторов и фильтров.

Типы рукавов: общего назначения, химически стойкие (для работы с агрессивными химическими веществами), антистатические (для работы в условиях, где существует небольшой риск электрических разрядов или в потенциально взрывоопасных зонах).

Секционные системы изготавливаются из анодированного алюминия с несколькими фрикционными соединениями из композитного материала; гофрированные рукава — из химически стойкого пластика.

Диаметр рукавов варьируется от 32 (гофрированные) до 100 мм, рабочий радиус — от 0,5 до 2,5 м. Вытяжные рукава диаметром 160 мм и длиной до 4 м, которые широко используются в металлообрабатывающих и сварочных мастерских, а также в пищевой и фармацевтической промышленности, поставляются по отдельному запросу.

Различные типы всасывающих насадок (купольные, фланцевые, комбинированные и т.д.) обеспечивают максимально эффективный захват загрязняющих потоков.

Также для очистки воздуха рабочей зоны используются шкафы вытяжные, как "классические" с присоединением к вытяжной системе здания, так и автономные, которые этого не требуют. Чистоту воздуха в помещениях можно контролировать с помощью счетчиков частиц в воздухе.

Производитель: Nederman.

Категории:

локальные вытяжные системы секционные (шарнирные);
гофрированные вытяжные рукава для настольных (локальных) систем;
локальные передвижные вытяжные установки.

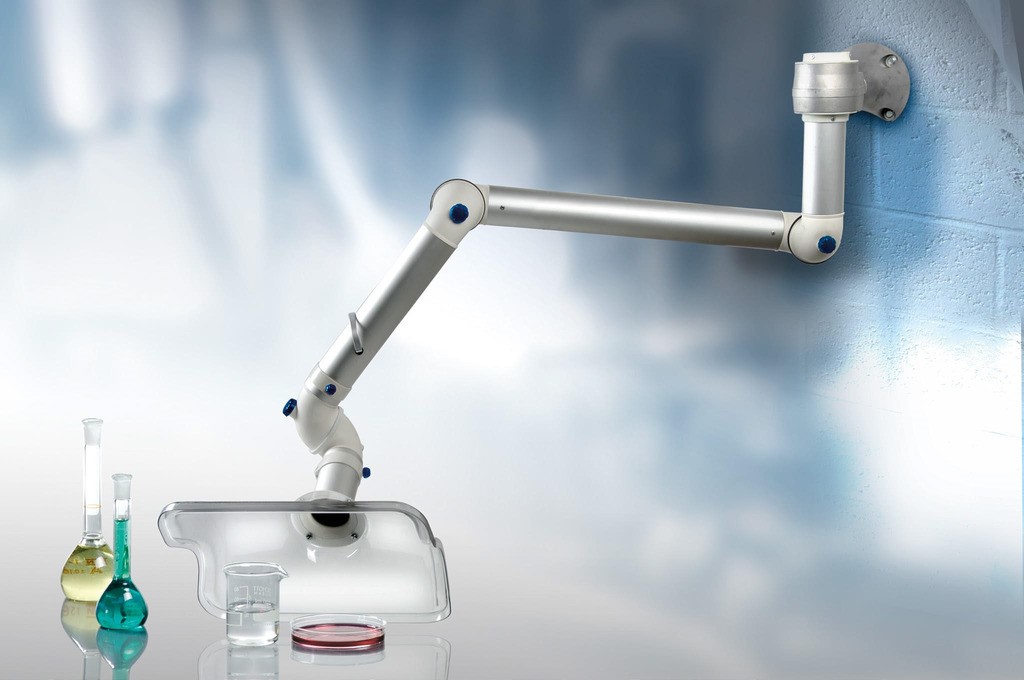

Локальные вытяжные системы секционные (шарнирные):

легкие алюминиевые анодированные профили;
полипропиленовые армированные шарниры;
два наружных шарнира вращаются и поворачиваются на 360°;
коннектор для соединения с внешним воздуховодом;
встроенная заслонка для управления воздушным потоком;
встроенная полипропиленовая мини-насадка;
температура дыма + 70 °С;
монтаж: потолок, стена, пол, горизонтальные поверхности, вниз, вверх, сквозной;
радиус действия от 700 до 2400 мм.

Типы систем:

Секционные системы общего назначения, серия FX2 Original

Изготовлены из анодированного алюминия для универсального применения в условиях низкого риска накопления электростатического заряда или воздействия агрессивных химических веществ.

Доступные диаметры: 50, 75 и 100 мм.

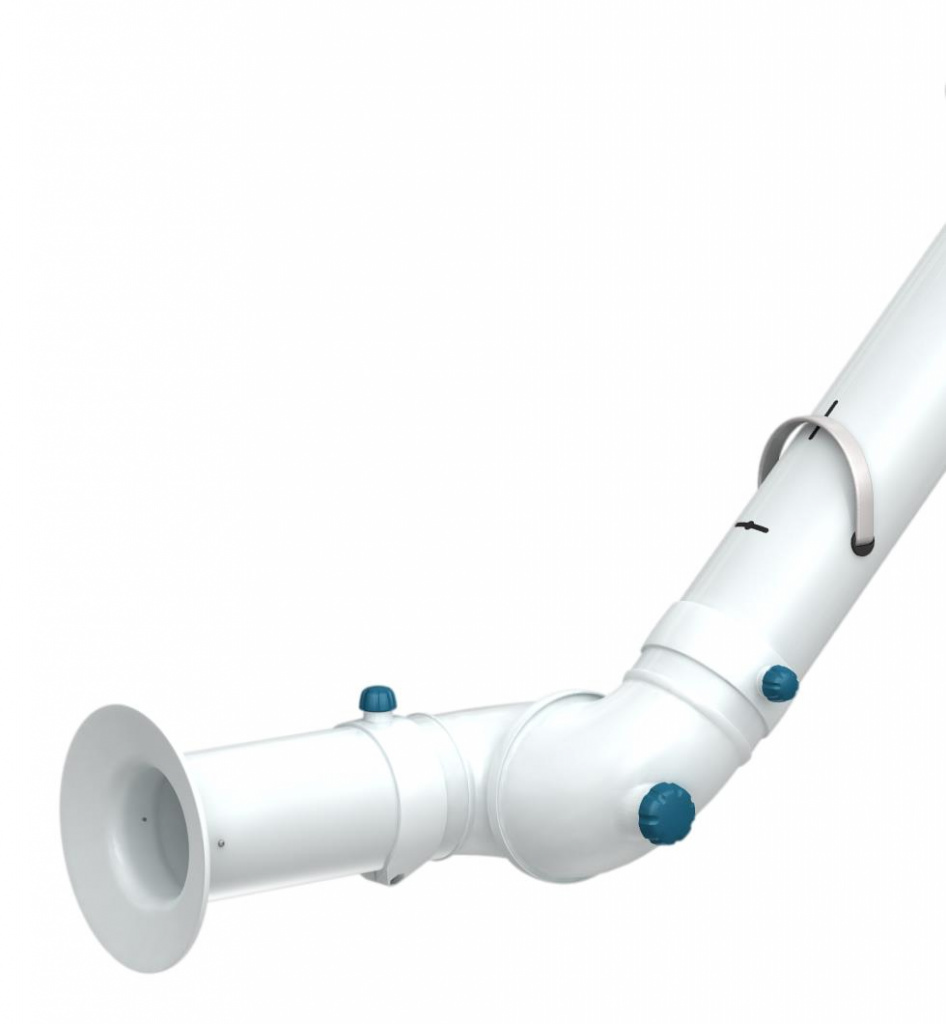

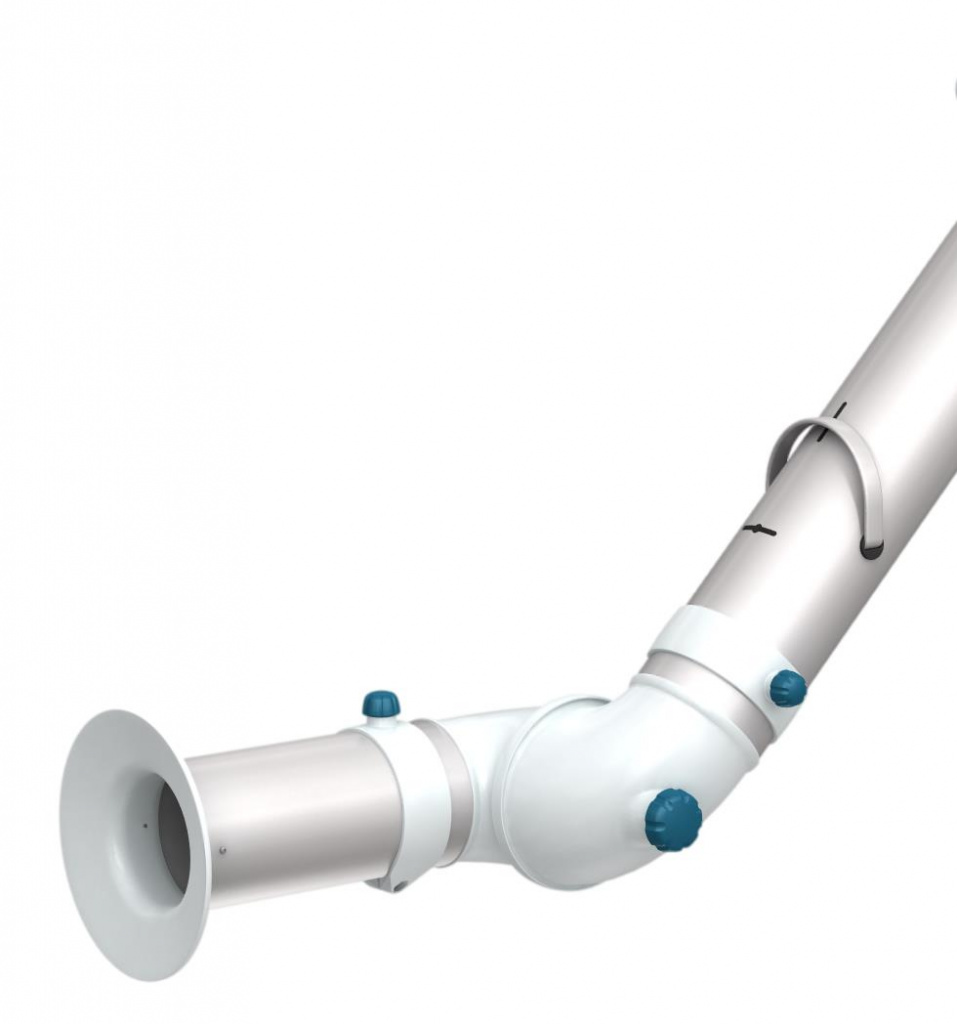

Химически стойкие секционные системы, серия FX2 Chem

Изготовлены из анодированного алюминия с белым электрофорезным покрытием для работы в агрессивных условиях, где требуется коррозионная стойкость.

Доступные диаметры: 75 и 100 мм.

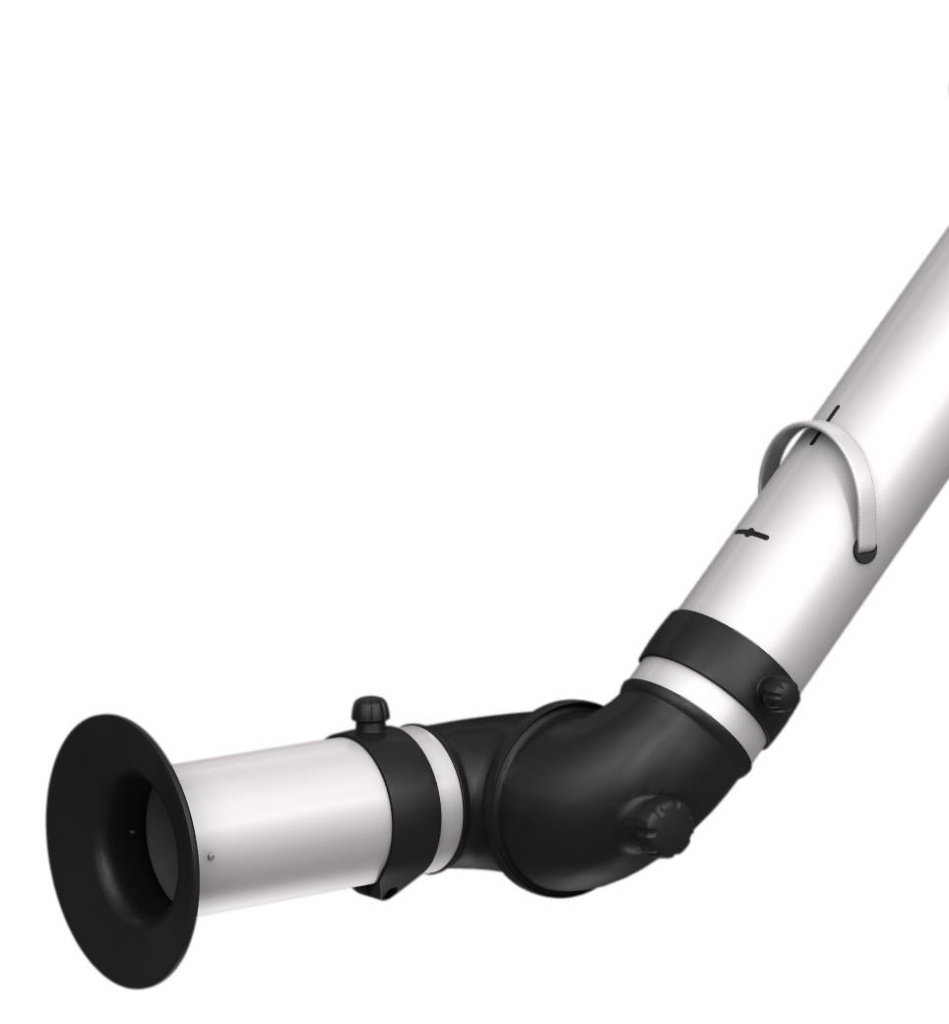

Антистатические секционные системы, серия FX2 ESD/EX

Изготовлены из токопроводящих материалов, исключающих риск появления электростатического заряда или искр. Применяются в электронной промышленности, а также при работе с потенциально взрывоопасной средой (EX).

Доступные диаметры: 50, 75 и 100 мм.

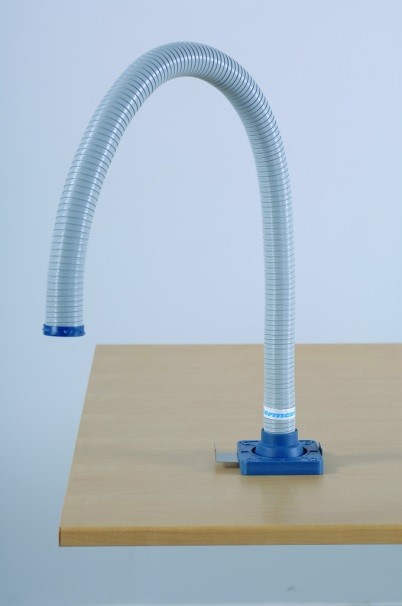

Гофрированные вытяжные рукава для настольных (локальных) систем:

гибкий шланг, устойчивый к воздействию кислот, щелочей, растворителей, масел;
фиксируется в нужном положении;
шарнир подключения к воздуховоду поворачивается на 360°;
температура дыма от - 15 до + 90 °С;
монтаж: непосредственно на поверхность стола или через кронштейн, вниз или вверх;
радиус действия до 0,85 м.

Типы систем:

Гофрированные рукава общего назначения, серия FX32 Original

Изготовлены из АБС-пластика для использования в промышленности, лабораториях, учебных заведениях в условиях низкого риска накопления электростатического заряда или воздействия агрессивных химических веществ;
диаметр ― 32 мм.

Антистатические гофрированные рукава, серия FX32 ESD/EX
Электростатически безопасны; для электронной промышленности, лабораторий, учебных заведений;
диаметр ― 32 мм.

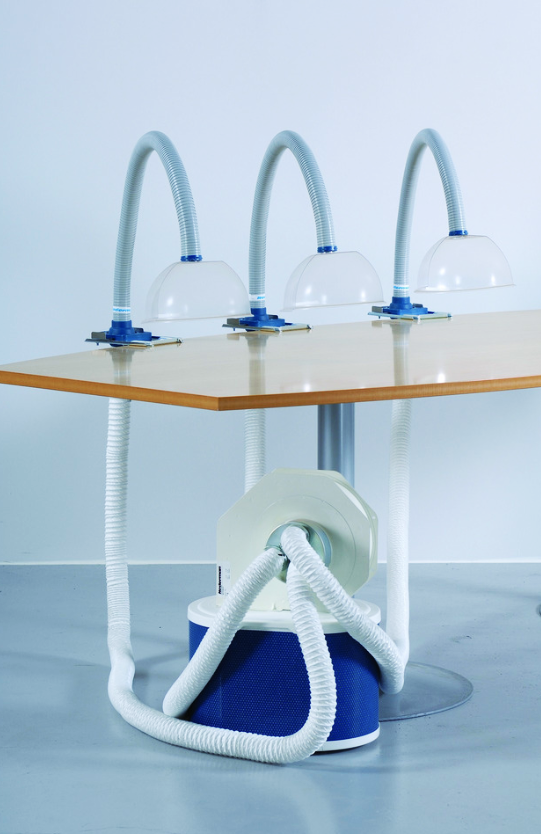

Локальные передвижные вытяжные установки

Настольные вытяжные комплекты Bench Top:

вытяжной рукав, вентилятор и фильтр в одном комплекте;
фильтрация воздуха рабочей зоны в отсутствие централизованной вытяжной системы;
сменный картридж с комбинацией фильтров (фракционный, HEPA, угольный);
легкий монтаж;
не требуют реконструкции помещения;
регулируемая скорость вращения вентилятора;
подключение от 1 до 3 рукавов одновременно, различные комбинации вытяжных рукавов, прозрачная насадка для видимости рабочей зоны;
возможно исполнение ESD (антистатическое);
доступные диаметры — 32, 50 и 75 мм;
радиус действия — до 0,85 м (гофрированный), до 1,1 м (секционный);
число рукавов — до 3.

Аксессуары: купола, кожухи, алюминиевые каналы, гибкие шланги, коннекторы, фальш-крышки и пр.

Эффективность улавливания загрязнений

Для достижения максимальной эффективности необходимо:

правильно установить насадку относительно источника загрязнения;
выбрать правильную насадку в зависимости от типа загрязнения воздуха;
расположить насадку как можно ближе к источнику загрязнения.

Расположение насадки относительно источника загрязнения
Насадки могут быть расположены тремя способами: с вертикальной, угловой и горизонтальной ориентацией втягивающего отверстия.
Большинство пользователей располагают насадку горизонтально, что является наименее эффективной ориентацией. В первую очередь необходимо определиться именно с расположением насадки, поскольку многие виды насадок эффективны в разных позициях.

При выборе ориентации насадки существенным критерием является дисперсионная характеристика загрязнения воздуха: древесная пыль, горячий пар, дым от пайки, тяжелые или легкие газы и т.д.

Примеры:

тяжелый газ. Медленно испаряющийся тяжелый газ будет лежать на плоской поверхности/столе и рассеиваться над ним. В этом случае оптимальным будет вертикальное положение насадки или максимально близкое к поверхности стола;
теплый пар. Теплый пар поднимается вверх с некоторой скоростью, и в этом случае предпочтительнее расположить насадку под углом над источником загрязнения и немного позади него.

Оба примера ясно показывают, что необходимо использовать разные типы насадок.

Выбор насадки
Наиболее универсальными являются купольные насадки, поскольку они одинаково эффективны и в угловом, и в горизонтальном положении. Плоские насадки больше подходят для вертикального или углового расположения. Благодаря форме прямоугольные насадки можно использовать во всех трех положениях, однако наиболее эффективными являются вертикальное и угловое расположение.

Примеры:

тяжелый газ. Для вертикального расположения подходят несколько видов насадок, например, таким образом можно разместить плоские насадки непосредственно на горизонтальной поверхности или вблизи нее. В этом положении плоский экран насадки создает над столом тягу, направляющую поток тяжелого газа к вытяжному рукаву;
теплый пар. Для углового расположения также подходят разные насадки, в том числе и плоская, но в данном случае оптимальной является куполообразная насадка. Размер купола определяется размером источника загрязнения.

Расстояние и перекрестные потоки
На эффективность захвата влияет расстояние от насадки до источника загрязнения, а также окружающие воздушные потоки. Очевидно, что чем ближе насадка к источнику, тем эффективнее захват. Также имеет смысл расположить насадку по ходу движения загрязняющего потока, например, если холодный воздух от окна над столом несет загрязняющий поток в определенном направлении.

Для вытяжных рукавов нет ограничений по типам вредностей, для которых их можно использовать, но есть ограничения по взаимодействию материала, из которого изготовлен рукав, с определенным химическим соединением. Основной материал вытяжных рукавов FX2-ORIG и FX2-ESD\EX – анодированный алюминий. Рукав FX2 CHEM имеет дополнительное покрытие для увеличения коррозионной стойкости.

Возможно изготовление вытяжных рукавов, где транспортировка удаленных вредностей осуществляется по гибкому шлангу из полиуретана, полиэтилена, ПВХ (или других материалов по требованию заказчика в нестандартных исполнениях). Силовая конструкция таких рукавов может быть выполнена из анодированного алюминия с дополнительными кожухами из полипропилена или из полированной нержавеющей стали марки AISI 316. Такие рукава используют на промышленных объектах, где большой объем выделения вредностей.

Для агрессивных вредностей в лаборатории рекомендуется выбирать исполнение FX2-CHEM.

При работе с вредными веществами следует учитывать их адсорбируемость активированным углем, который используется в фильтрах вытяжных систем Nederman.

Поглощение веществ активированным углем

Группа А – вещества хорошо адсорбируются.
Адсорбционная способность активированного угля по отношению к этим веществам составляет от 20 до 50 % собственной массы (для некоторых органических веществ – выше 60 %)

Группа В – удовлетворительно адсорбируются.
Адсорбционная способность активированного угля – от 10 до 25 % собственной массы. Значение отвечает требованиям для применения активированного гранулированного угля для поглощения веществ из данной группы.

Группа С – низкая адсорбционная способность.
Для этих веществ используются специально разработанные адсорбционные материалы и катализаторы.

Группа А Акриловая (пипериновая) кислота Акрилонитрил Алкогольные напитки Амилацетат Амиловый (трет-амилметиловый) эфир Амиловый спирт Анилин Антисептики Ароматизаторы Асфальтовые испарения Бальзамирующие средства Бензин Бензол Больничные запахи Бром Бромэтан Бутанон (метилэтилкетон) Бутилацетат Бутилгликоль Бутилметиловый эфир (МТБЭ) Бутиловый спирт (бутанол-1) Бутилхлорид (трет-бутилхлорид) Бытовые запахи Бытовые чистящие/дезинфицирующие средства Вагинальные запахи Валериановая кислота Гексанон-2 Гептан Гептен Гниющие субстанции Деготь Дезинфицирующие средства Дезодоранты Декан Детергенты Дибромэтан Дизельный дым Диметиланилин Диметилсульфид Диоксан Дипропилкетон (гептанон-4) Дихлодифторэтан Дихлорбензол Дихлордифторметан Дихлордиэтиловый эфир Дихлорнитроэтан Дихлорпропан Дихлорэитлен Дихлорэтан Дихлорэтен Диэтилкетон (3-пентанон) Домашние животные Дым Жидкое топливо Запах во влажных помещениях Запах горелой пищи Запах горелой плоти (мяса) Запах затхлости Запах канализации Запах краски Запах медикаментов Запах пищи Запах приготовления пищи Запах ремонта Запах рыбы Запах чернил Идоформ Изопропилацетат	Изопропиловый спирт Изопропиловый эфир Изофорон Иод Ирританты Испарения глянцевых покрытий Истлевшая бумага Камфора Каприловая кислота Карболовая кислота (фенол) Керосин Клей Корродирующие газы Крезол Креозот Кротоновый альдегид Ксилол Кухонные запахи Лук Масляная кислота (бутират) Мезитилоксид Ментол Метантиол (метилмеркаптан) Метилакрилат Метиленхлорид (дихлорметан) Метилизобутилкетон Метилхлороформ Метилциклогексан Метилэтилкетон Метоксиэтанол Молочная кислота Мочевая кислота Мочевина Моющие средства Нафта Нафта (лигроин) Нафталин Никотин Нитробензол Нитроглицерин Нитрометан Нитропропан Нитротолуол Нитроэтан Нонан Озон Октален (альдрин) Октан Освежитель воздуха Отдушки Пальмитиновая кислота Парадихлорбензол Парфюмерия, косметика Пасты и клеи Пек (смола) Пентаналь (валериановый альдегид) Пентанон-2 Перхлорэтилен (тетрахлорэтилен) Пиридин Пластик Прогорклое масло Продукты неполного сгорания (обжига) Пропан Пропантиол (пропилмеркаптан) Пропилацетат Пропиловый спирт (пропанол-1) Пропиловый эфир Пропилхлорид (хлорпропан)	Пропионовая кислота Путресцин (диаминобутан) Резина Серная кислота Сероуглерод Скипидар Смазочные материалы Смесь запахов Смог Смолы Созревающие фрукты Стирол Сыр Табачный дым Тетрахлорметан Тетрахлорэтан Тетрахлорэтилен Тетраэтоксисилан Тиолы (меркаптаны) Толуидин Толуол Трихлорэтан Трихлорэтилен Уайт-спирит (растворитель Стоддарда) Удобрения Уксус Уксусная кислота Уксусный ангидрид Фенол Хлор нитропропан Хлорбензол Хлорбензол Хлорбутадиен (хлоропрен) Хлороформ Хлорпикрин Цветочные ароматы Циклогексан Циклогексанол Циклогексанон Циклогексен Цинеол (эвкалиптол) Чеснок Эпоксидная смола Этилакрилат Этилацетат Этилбензол Этилгликольацетат Этиленхлоргидрин (хлорэтанол) Этиловый спирт Этилцеллозольв Эфирные масла

Группа B Автомобильные газы Азотная кислота Акролеин Анестетики Ацетон Бутадиен Выхлопные газы Гексан Гексиленгликоль Гексин Гниль Диэтиламин Запах горения Запах древесноугольного дыма	Запах животных Запах обработки фото/кинопленок Изопрен Метанол Метилацетат Метиловый эфир Окись этилена Отбеливающие растворы Пентин Плесень Промышленные выбросы Пропаналь Растворители Токсичные газы	Трихлорфторметан Хлор Хлорметан Этантиол (этилмеркаптан) Этиламин Этиловый эфир Этилформиат Этилхлорид (хлорэтан) Эфир

Группа C Амины Аммиак Ацетальдегид Ацетилен Бромоводород Бутан Бутилен Двуокись серы Диоксид углерода Иодметан Иодоводород Метан Оксид азота Пропилен Селеноводород Сероводород Трехокись серы Формальдегид Фтороводород Хлороводород Цианистый водород (синильная кислота) Этилен
